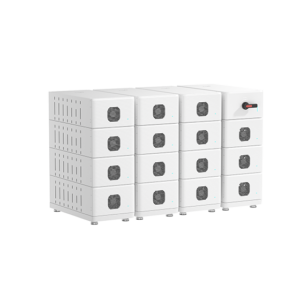

Fox ESS CQ16 — це високоефективний високовольтний акумуляторний модуль ємністю 16,07 кВт·год, призначений для використання у масштабованих системах зберігання енергії. Модульна конструкція дозволяє формувати акумуляторні системи різної ємності залежно від потреб конкретного об’єкта.
Акумулятор використовує технологію LiFePO₄ (LFP) та має номінальну напругу 51,2 В і номінальну ємність 314 А·год. Максимальний струм заряду та розряду становить 240 А, а рекомендований струм розряду — 157 А. Піковий струм розряду може досягати 470 А протягом 60 секунд.
CQ16 забезпечує 90% глибини розряду (DOD) та розрахований на ресурс не менше 6000 циклів за умов 0,5C, 90% DOD та 70% SOH. Це дозволяє використовувати батарею для регулярного циклічного накопичення та віддачі електроенергії.
Система має модульну структуру: для одного акумуляторного комплексу використовується CQ BOX, а мінімальна конфігурація становить 4 акумуляторні модулі. Максимально допускається послідовне підключення до 15 модулів, завдяки чому загальна ємність системи може масштабуватися від 64,28 до 241,05 кВт·год.
Для охолодження використовується інтелектуальна система повітряного охолодження. Акумулятор має внутрішнє встановлення та ступінь захисту IP20. Передбачена LED-індикація стану акумулятора та системного блока CQ BOX.
CQ16 підтримує комунікацію через CAN, а система CQ BOX забезпечує керування акумуляторними модулями та контроль їхньої роботи. Ефективність заряджання/розряджання системи становить понад 92%.
Батарея відповідає вимогам стандартів IEC 62619, IEC 61000-6-1/2/3/4 та UN38.3, що підтверджує відповідність вимогам щодо безпеки, електромагнітної сумісності та транспортування.
Таблиця технічних характеристик
| Параметр | Значення |
|---|---|
| Модель | CQ16 |
| Виробник | Fox ESS |
| Тип | Високовольтна акумуляторна батарея |
| Тип акумулятора | LiFePO₄ (LFP) |
| Номінальна напруга | 51,2 В |
| Робоча напруга | 46,4–58,4 В |
| Номінальна ємність | 314 А·год |
| Номінальна енергоємність | 16,07 кВт·год |
| Максимальний струм заряду/розряду | 240 А |
| Рекомендований струм розряду | 157 А |
| Піковий струм розряду | 470 А / 60 с |
| Глибина розряду | 90% |
| Ресурс | 6000 циклів |
| Умови циклу | 0,5C, 90% DOD, 70% SOH |
| Кількість модулів у системі | 4–15 |
| Мінімальна ємність системи | 64,28 кВт·год |
| Максимальна ємність системи | 241,05 кВт·год |
| Монтаж | Підлоговий |
| Охолодження | Інтелектуальне повітряне |
| Ступінь захисту | IP20 |
| Комунікація | CAN |
| Робоча температура заряду | 0…+55°C |
| Робоча температура розряду | -10…+55°C |
| Температура зберігання | -10…+50°C |
| Вологість | 5–95%, без конденсації |
| Максимальна висота встановлення | 3000 м |
| Пожежний захист | Так |
| Розміри модуля (Ш×В×Г) | 390 × 235 × 810 мм |
| Приблизна вага | 128 кг |
| Стандарти безпеки | IEC 62619 |
| EMC | IEC 61000-6-1/2/3/4 |
| Транспортування | UN38.3 |
CQ BOX
| Параметр | Значення |
|---|---|
| Модель | CQ BOX |
| Робоча напруга | 101–1000 В |
| Максимальний струм заряду/розряду | 240/240 А |
| Точність вимірювання загальної напруги | ±0,5% FSR |
| Діапазон вимірювання струму | -240…+240 А |
| Інтерфейс | CAN |
| Ефективність заряджання/розряджання | >92% |
| Розміри (Ш×В×Г) | 390 × 235 × 810 мм |
| Вага | 29 ± 1 кг |
| Діапазон номінальної енергії системи | 64,28–241,05 кВт·год |
