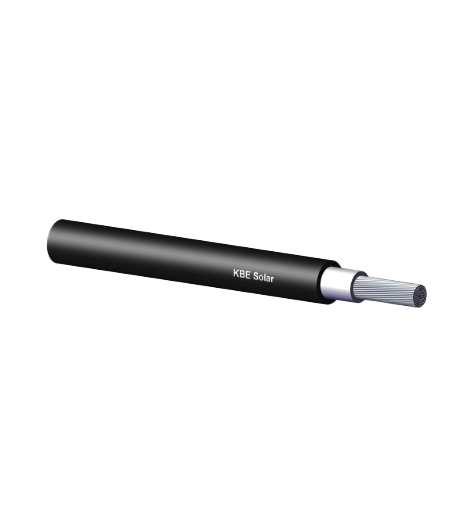

Удосконалений та потрійно сертифікований кабель для сонячних батарей KBE Solar DB+ 6,00 Q black (SW) verz EN 50618, IEC 62930, 2 PFG 1169/10.19 бере до уваги те, що вимоги до сонячних кабелів значно зросли в останні роки, тому пропонує низку додаткових переваг, при цьому зберігаючи відмінні умови.
Особливості та переваги кабелю для сонячних панелей KBE Solar DB+ 6,00 Q black (SW) verz EN 50618, IEC 62930, 2 PFG 1169/10.19:
– Троєкратна сертифікація за стандартами EN 50618 (H1Z2Z2-K), IEC 62930 (IEC 131) та 2Pfg 1169 /10.19 (PV 1500-K).
– Перевірка продукції та виробничого майданчика TÜV Rheinland.
– Розроблений та протестований для роботи при напрузі 1.500 В постійного струму (макс. 1.800 В).
– Включає послідовне маркування метражу.
– Можливість прямого прокладання траншейним методом завдяки високоякісним ізоляційним матеріалам.
– Висока якість – виробництво у Німеччині – та тривалий термін служби мінімум 25 років згідно EN 50618 / IEC 62930.
– Висока гнучкість та згинальність, сумісність з усіма поширеними конекторами.
– Висока стабільність до УФ-випромінювання.
– Випробування за класом пожежної безпеки Dca згідно CPR.
– Розроблений для роботи в діапазоні температур від -40°C до +120°C.
– Не містить галогенів, стійкий до кислот і лугів.
– Підвищена водостійкість та ізоляційна стійкість.
– Практичне пакування – котушка з 500 м кабелю.
Застосування кабелю для сонячних панелей Кабель для сонячних панелей KBE Solar DB+ 6,00 Q black (SW) verz EN 50618, IEC 62930, 2 PFG 1169/10.19
Кабель для сонячних панелей з’єднує сонячні модулі з інвертором та іншими компонентами системи. Таким чином, він є невід’ємним елементом у фотовольтаїчних системах, забезпечуючи ефективну та безпечну передачу сонячної енергії.
Кабель для сонячних панелей KBE Solar DB+ 6,00 Q black (SW) verz EN 50618, IEC 62930, 2 PFG 1169/10.19 — це гнучкий кабель, спеціально розроблений для використання у фотовольтаїчних системах, який відповідає високим стандартам у термінах ізоляції та довговічності. Його властивості забезпечують довгий термін служби, особливо при використанні в суворих умовах.
| переріз | конструкція провідника | опір | мінімальна товщина ізоляції | мінімальна товщина оболонки | зовнішній діаметр | вага |
| мм² | n x макс. діаметр, мм | макс. опір, мОм/м | мм | мм | мм | кг/км |
| 6,0 | 80 x 0,310 | 3,39 | 0,53 | 0,58 | 6,0 | 75 |
| Виробник | KBE |
|---|
| Замовний профіль — KBE Solar DB+ | |
| Назва | KBE Solar DB+ |
| Скорочене позначення конструктивного типу/умовне
позначення |
H1Z2Z2-K / 62930 IEC 131 / PV 1500-K |
| Доступні перерізи | 4,0–10 мм² |
| Стандарти/дозволи | DIN EN 50618; сертифікат TÜV Рейнська область
№ R60147048; IEC 62930 2 PfG 1169/10.19 |
| Загальні дані | |
| Провідник | Електричний мідний, оцинкований згідно зі стандартом
IEC 60228, клас 5 |
| Ізоляція | Спеціальна сітчата із поліолефіна |
| Оболонка | Спеціальна сітчата із поліолефіна |
| Друкований напис/малюнок | KBE SOLAR DB+ X,XX mm² EN 50618 H1Z2Z2-K 62930
IEC 131 HALOGEN FREE LOW SMOKE R60147048 MADE IN GERMANY CE |
| Відстань між написами | ≤ 550 мм |
| Колір оболонки | червоний, синій, чорний (застосування кольору з дуже високою
світлостійкістю (BWS 8) згідно зі стандартом ISO 4892) |
| Очікуваний строк служби | 25 років |
| Електричні характеристики | |
| Номінальна напруга | 1,0/1,0 кВзмін. Струму
1,5/1,5 кВпост. струм |
| Максимально дозволена робоча напруга | 1,2/1,2 кВзмін. струм
1,8/1,8 кВпост. струм (провідник-провідник, провідник-земля) |
| Допустиме навантаження по струму | згідно зі стандартом EN 50618, таблиця A-3 |
| Опір провідника | EN 50395, розділ 5
згідно зі стандартом EN 50618, таблиця 2 |
| Перевірка наявності напруги змін./пост. струму на
комплектному провіднику |
EN 50395, розділ 6
(6,5 кВ змін. струму або 15 кВ пост. струму; 5 хвилин) |
| Поверхневий опір | EN 50395, розділ 11 |
| Опір ізоляції | EN 50395, розділ 8.1
виконується при 20 °C та 90 °C у воді. Результати згідно зі стандартом EN 50618, таблиця 1 2 PfG 1169/10.19 проведено за температури 20 °C і 90 °C у воді Мінімальні результати за стандартом 2 PfG 1169/10.19: 1050 MΩ*км за температури 20 °C 1,05 MΩ*км за температури 90 °C |
| Випробування напругою на прохід | EN 62230, додаток A |
| Стійкість під час випробування постійною напругою | EN 50395, розділ 9
(10 днів, 85 °C у NaCl 3 %, 1,8 кВ пост. струму) |
| Механічні характеристики | |
| Номінальна напруга | 1,0/1,0 кВ змін. Струму 1,5/1,5 к Впост. струм |
| Перевірка теплового розширення | EN 60811-2-1
(200 °C; 15 хв. під навантаженням; навантаження 20 Н/см²) |
| Радіус згинання | ≥ 4 x зовнішній переріз |
| Перевірка динамічного проникнення | згідно зі стандартом EN 50618, додаток D |
| Термічні характеристики | |
| Температура оточуючого середовищі під час експлуатації | від −40 °C до +90 °C |
| Найнижча допустима температура оточуючого середовища для прокладання | −25 °C |
| Найнижча допустима температура оточуючого
середовища |
−40 °C |
| Найвища температура на провіднику | 120 °C, на основі стандарту EN 60216-1
(20 000 г; залишкове розтяжіння 50 %) |
| Температура під час короткого замикання | +250 °C (на провіднику макс. 5 сек) |
| Перевірка нагріванням у вологому середовищі | EN 60068-2-78
(1000 г при 90 °C та вологості повітря 85 %) |
| Перевірка усадки | EN 60811-503
(120 °C, 1 г, усадка < 2,0 %) |
| Перевірка на згинання у холодному стані | EN 60811-504
(−40 °C, підготування: 16 г) |
| Перевірка на розтяжіння у холодному стані | DIN EN 60811-505
(−40 ± 2 °C, підготування: 16 г) |
| Перевірка на розтріскування при різкому охолодженні | EN 60811-506 та EN 50618, додаток C
(−40 °C; маса падаючого вантажу 1000 г) |
| Вимоги щодо безпеки | |
| Постанова про приймання будівельних об‘єктів (BauPVO) | Клас Dca відповідно до стандарту EN 50575:2014 |
| Стійкість проти кислот та лугів | EN 60811-404
7 днів; 23 °C (N-щавелева кислота; N-розчин їдкого натру) |
| Перевірка озоностійкості комплектного провідника | EN 50396, розділ 8.1.3, спосіб B |
| Випробування на атмосферостійкість/випробування на
стійкість до УФ випромінювання на оболонці |
відповідає стандарту EN 50618, Додатку E до стандарту EN
50289-4-17, Методика A (720 год.; 60 °C ± 3 °C; вологість повітря 50 ± 5 %) відповідає стандарту 2 PfG 1169/10.19 випробування тривало 2000 год., що значно перевищує 720 год за стандартом EN 50618 |
| Перевірка вертикального розповсюдження полум’я на
комплектному провіднику |
EN 60332-1-2 |
| Виділення диму на комплектному провіднику | EN 61034-2
(світлопроникність > 70 %) |
| Перевірка на відсутність галогенів / виявлення
галогенів — елементарна перевірка |
EN 50525-1, додаток B |
| Додаткові внутрішні перевірки компанії KBE | |
| Можливість прокладання у землі | Внутрішня перевірка компанії KBE згідно зі стандартом UL 854:
– Розділ 23: Випробування на ударну стійкість – Розділ 24: Перевірка стійкості до роздавлювання |
| Довготривалий опір ізоляції у воді | Випробування в компанії KBE згідно зі стандартом UL
44, розділ 5.4 та стандартом UL 2556, розділ 6.4: 90 °C ± 5 °C; 2000 В (пост. струму) ≥ 3 ГΩ×м через 12 тижнів, Результат випробування в компанії KBE: > 50 ГΩ×м через 12 тижнів |
| Віднесення до категорії AD8 | випробувано за зразком стандарту EN 50525-21 —
Додаток E: – випробування напругою 1 кВ AC у воді, за температури 50 °C тривалістю понад 100 днів безперервно – просочування води в оболонку після 100 днів витримування у воді за температури 50 °C < 40 % – опір ізоляції щонайменше 1011 Ω∙см |
| Довготривалий опір ізоляції у повітрі | Випробування в компанії KBE згідно зі стандартом UL
44, розділ 5.5 та стандартом UL 2556, розділ 6.4: 120 °C; 2000 В (пост. струму) ≥ 50 ГΩ×м через 12 тижнів |
| Макс. допустима робоча напруга з виробом марки KBE | 2,0/ 2,0 кВ пост. струм |
| Діелектрична стійкість | 12 кВ 60 хв
Порівняння з вимогами стандарту EN 50618: 6,5 кВ; 5 хв |
| Стійкість проти солоної води | Зберігання при 23 °C впродовж 7 днів у насиченому соляному розчині
Зміна міцності на розривання < 5 % |
| Стійкість до аміаку | 7 днів за температури 23 °C у насиченій аміачній
атмосфері (внутрішнє випробування) |
| Електрична ємність та відносна діелектрична константа | Випробування в компанії KBE згідно зі стандартом UL 44,
розділ 5.6 та стандартом UL 2556, розділ 6.5: температура води 90 °C ± 5 °C; занурення на 14 днів Відносна діелектрична проникність через 1 день занурення ≤ 6 % Ємність через 14 днів занурення ≤ 10 % Різниця ємності з 7 до 14 дня ≤ 4 % |
| Директиви й сертифікати | EN 50618, IEC 62930, 2 PfG 1169/10.19
сертифікат TÜV Рейнська область № R60147048 директива RoHS 2011/ |
